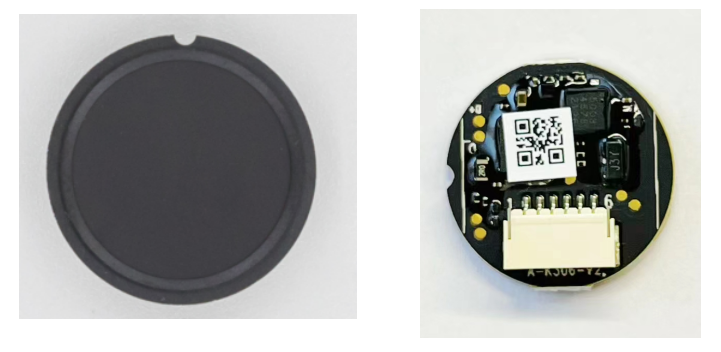

圓形一體化指紋模組
産品概述
本産品一體化指紋模組，具有體積小、功耗低、接口簡單，外觀靓麗，産品結構靈活等特點，采用了業界領先的 FPC 半導體傳感器，擁有可靠性高、幹濕手指适應性好，算法性能優，指紋搜索速度快等優越性能。
本産品使用自研最優指紋識别算法，業界領先的算法保證用戶最佳體驗效果。算法能自适應對幹濕手指進行處理，算法具備自學習能力，指紋識别性能會随使用次數不斷提高。
本産品具備獨一無二的圖像質量、極高的可靠性、低功耗、高顔值等特點。
本産品可廣泛應用于指紋門鎖、保險櫃等相關領域。
産品規格
參數 | 性能 |
圖像像素 | 80*208 |
分辨率（dpi） | 508 |
傳感器耐磨次數 | >20萬次 |
存儲容量 | 100枚 |
匹配方式 | 1:1,1:N |
是否存在自學習 | 是 |
是否有燈光 | 無 |
指紋圖像采集時間 | <180ms |
算法搜索時間 | <100ms（100 枚） |
整體識别時間 | <0.6s (100 枚) |
啓動時間 | <50ms |
認假率（FAR） | <0.001% |
拒真率（FRR） | <1% |
通訊接口 | UART（3.3V） |
通訊波特率（UART） | 57600（默認） |
供電電壓 | 3.3±0.3 (V) |
最大電流 | <40(mA)/VDD |
*關斷電流 | <12(uA)/ VADD |
工作溫度 | -30°C 到 70°C |
存儲溫度 | -40°C 到 85°C |
相對濕度 | 20%到 85% (不凝結) |
抗靜電能力(ESD) | 接觸放電±8KV,非接放電±15KV |
工作振動 | 10-150HZ,0.5G,3 軸向,1min/oct，1 次/軸向 |
摔落 | 可承受 1.2 米跌落至水泥地面上 |
IP 等級 | 正面防水 IP54 |
硬件接口
序号 | 名稱 | 功能描述 |
1 | GND | 地信号 |
2 | UART_RX | 模組串口接收引腳 |
3 | UART_TX | 模組串口發送引腳 |
4 | VCC_MCU | MCU供電電源3.3V |
5 | TOUCH_OUT | 指紋傳感器中斷信号 |
6 | VCC_3V3A | 指紋傳感器供電電源3.3V |
機械尺寸
